Hướng dẫn cách bảo trì kính hiển vi

Hướng dẫn bảo trì kính hiển vi http://khangkien.com.vn/huong-dan-cach-bao-tri-kinh-hien-vi/

Kính hiển vi và những ứng dụng trong nghiên cứu dịch tễ sốt rét và côn trùng truyền bệnh

Tổng quan về lịch sử kính hiển vi

• Từ kính hiển vi có tên Microscop trong tiếng Hy Lạp có nghĩa là “người nhìn thấy những vật nhỏ” (tên tiếng Anh là Microscopy và tiếng Pháp là Microscopie). Thiết bị này dùng để nhìn những vật rất bé mà mắt thường không nhìn thấy được. Thường thì nếu bạn càng để gần mắt một vật thì bạn càng thấy nó rõ hơn nhưng nếu bạn để nó cách mắt 25cm thì lại nhìn không rõ khi đó người ta nói rằng nó không thuộc tiêu cự. Điều gì sẽ xảy ra nếu như chúng ta để vào giữa mắt và vật đó một miếng kính lồi khi đó vật đó sẽ ở gần mắt hơn 25cm và sẽ ở trong tiêu cự. Ngày nay chúng ta mô tả hiện tượng này thật là đơn giản như là việc sử dụng kính lúp. Những chiếc kính lúp thực ra là tiền thân của những chiếc kính hiển vi (KHV) đơn giản.
• Cấu Tạo Kính hiển vi gồm có 4 hệ thống chính



• Hệ thống giá đỡ gồm:
• Bệ, thân, Revonve mang vật kính, bàn để tiêu bản, kẹp tiêu bản.
• Hệ thống phóng đại gồm:
• Thị kính: là 1 bộ phận của kính hiển vi mà người ta để mắt và để soi kính, có 2 loại ống đôi và ống đơn. (Bản chất là một thấu kính hội tụ có tiêu cự rất ngắn, dùng để tạo ra ảnh thật của vật cần quan sát)
• Vật kính: là 1 bộ phận của kính hiển vi quay về phía có vật mà người ta muốn quan sát, có 3 độ phóng đại chính của vật kính: x10, x40, x100. (Bản chất là một thấu kính hội tụ có tiêu cự ngắn, đóng vai trò như kính lúp để quan sát ảnh thật).
• Hệ thống chiếu sáng gồm:
• Nguồn sáng (gương hoặc đèn).
• Màn chắn, được đặt vào trong tụ quang dùng để điều chỉnh lượng ánh sáng đi qua tụ quang.
• Tụ quang, dùng để tập trung những tia ánh sáng và hướng luồng ánh sáng vào tiêu bản cần quan sát.
• Vị trí của tụ quang nằm ở giữa gương và bàn để tiêu bản. Di chuyển tụ quang lên xuống để điều chỉnh độ chiếu sáng.
• Hệ thống điều chỉnh:
• Ốc vĩ cấp
• Ốc vi cấp
• Ốc điều chỉnh tụ quang lên xuống
• Ốc điều chỉnh độ tập trung ánh sáng của tụ quang
• Núm điều chỉnh màn chắn
• Ốc di chuyển phiến kính mang tiêu bản (trước, sau, trái, phải)
• CÁCH SỬ DỤNG KÍNH HIỂN VI



• Bật công tắc nguồn.
• Đặt tiêu bản lên bàn để tiêu bản, dùng kẹp để giữ tiêu bản, nhỏ 1 giọt dầu soi để soi chìm trên phiến kính khi soi vật kính x100.
• Chọn vật kính: tùy theo mẫu tiêu bản và mục đích quan sát để chọn vật kính thích hợp.
• Chỉnh tiêu điểm nên dùng vật kính 10X để chỉnh, xoay núm chỉnh thô trước để đặt đúng khoảng cách, sau đó dùng núm chỉnh tinh để lấy lại ảnh rõ nét. Sau đó nên vặn núm cố định tiêu điểm ở trên thân kính cho đến khi nó chạm vào thanh hướng dẫn bàn kính (để hạn chế hành trình cao tối đa của bàn)

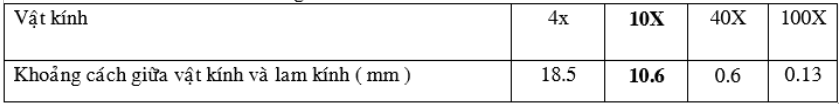

• Khoảng cách chính xác để chỉnh tiêu điểm
• Chỉnh khoảng cách giữa hai đồng tử: để có thể quan sát thấy một ảnh trùng nhau giữa hai mắt. Sau khi chỉnh xong ghi nhớ khoảng cách đã được chia vạch trên kính, để lần sau sử dụng nhanh chóng.
• Chỉnh độ Diopt: Nhìn vào thị kính (với mắt phải) chỉnh tiêu điểm cho đến khi rõ nét (chỉnh thô và chỉnh tinh tiêu điểm). Sau đó dùng mắt trái nhìn vào thị kính bên trái và chỉnh vòng diopt trên mắt trái cho đến khi quan sát rõ ảnh.
• Chuyển đến vật kính có độ phóng đại đúng theo yêu cầu sử dụng
• Điều chỉnh tụ quang: đối với vật kính 10X hạ tụ quang đến tận cùng, vật kính 40X để tụ quang ở đoạn giữa, vật kính 100X.
• Chỉnh màng chắn sang: trên màn chắn sáng có khắc vị trí tương ứng với độ phóng đại 4X, 10X, 40X và 100X chọn vị trí thích hợp theo vật kính sử dụng (mặt chữ tương ứng độ phóng đại sử dụng hướng về phía trước)
• Hạ vật kính sát vào tiêu bản (mắt nhìn tiêu bản).
• Mắt nhìn thị kính, tay vặn ốc vĩ cấp để đưa vật kính lên cho đến khi nhìn thấy hình ảnh mờ của vi trường.Điều chỉnh ốc vi cấp để được hình ảnh rõ nét.
• Bảo Trì Kính Hiển Vi
• Thực hiện công tác bảo trì kính ba tháng một lần.

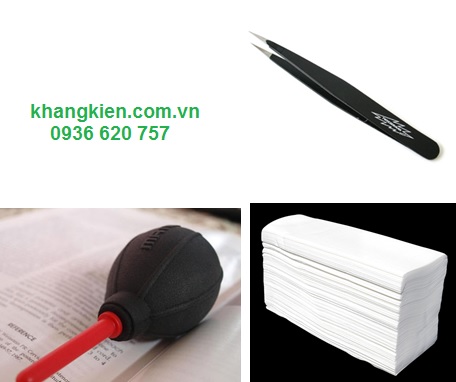

• Các dụng cụ cần thiết khi bảo trì kính



1. Nhíp
2. Giấy lau kính chuyên dụng được cung cấp bởi nhà phân phối kính hiển vi
3. Bóp hơi xịt bụi
4. Dung dịch lau kính 70% ether + 30% cồn để lau các bề mặt thủy tinh, chi tiết quang học thấu kính

Lưu ý: dung dịch là chất dễ cháy nên Chánh nguồn lửa, nguồn tia lửa điện Và phòng phải thoáng.

• Chỉnh Tâm Kính Nguồn Halogen Sau khi vệ sinh kính ta cần điều chỉnh lại tâm



• Chỉnh lại lực căng di chuyển thô. Nếu lực căng nhẹ bàn có thể rơi tự do trọng lượng, dẫn đên mất tiêu điểm: ảnh bị mờ dần sau một lúc quan sát, còn nếu lực căng lớn, xoay núm chỉnh thô sẽ nặng nề.
• Dùng vis bàn dẹp đặt vào các rãnh trên vòng 1 để chỉnh lực căng. Nếu xoay theo chiều mũi tên (chiều kim đồng hồ) sẽ tăng lực căng và ngược lại.
• Chỉnh khoảng cách giữa hai mắt



• Mục đích chỉnh khoảng cách giữa hai mắt để có thể quan sát trùng một ảnh qua hai thị kính. Điều này sẽ giúp cho người quan sát sẽ đỡ mỏi mắt khi làm việc lâu dài.
• Quan sát cả hai mắt và xoay chuyển đều hai thị kính cho đến khi hai trường quan sát ảnh trùng nhau hoàn toàn.

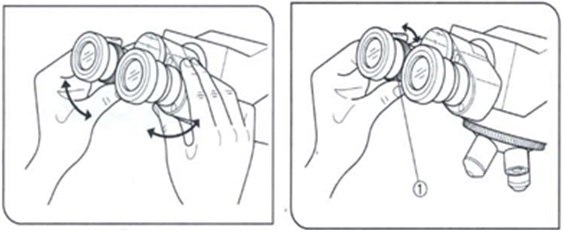

• Chỉnh Diopt để bù trừ độ cận viễn thị
• Quan sát thị kính phải với mắt phải và chỉnh tinh tiêu điểm để cho ảnh rõ nhất
• Quan sát thị kính trái bằng mắt trái và xoay chỉnh vòng diop (1) để xem ảnh rõ nhất.
• Chỉnh tụ quang



• Tụ quang thường để ở vị trí cao nhất. Nếu toàn bộ ảnh quan sát không đủ sáng, điều chỉnh hạ tụ quang.

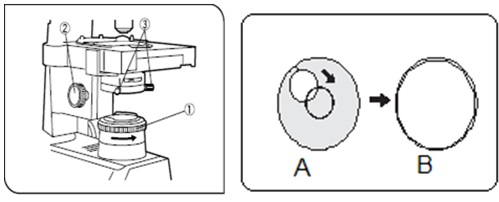

• Xoay núm (1) để nâng tụ quang đến vị trí cao nhất. Kéo cần gạt (3) tương ứng với số trên thước (4) phù hợp với vật kính đang sử dụng. Chỉnh đồng tâm cho nguồn sang khi đi  qua các bộ phận của kính (CENTERING ADJ)
• Đặt tiêu bản lên bàn và chỉnh Focus của kính để nhìn rõ ảnh trên mẫu.
• Sau đó ta đóng màng chập 1 theo dấu mũi tên để ánh sáng đi qua là nhỏ nhất.
• Ta quan sát thấy một hình đa giác sang giữa vòng tròn lớn nền đen như hình A.
• Ta chỉnh hai núm 3 để đưa đa giác sang vào giữa vòng tròn lớn nền đen
• Sau đó mở màng chập 1 ngược chiều mũi tên để đa giác lớn từ từ cho đến khi nội tiếp trong vòng tròn lớn màu đen. Nếu không nội tiêp dùng hai phím số 3 chỉnh cho nội tiếp hoàn toàn như hình B.
• Khi xong các bước trên ta mở màng chập 1 về mức lớn tối đa để sử dụng kính.

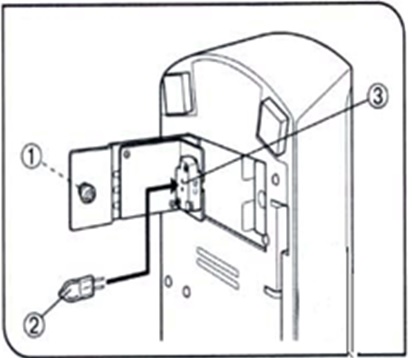

• Lắp và thay bóng đèn



• Tắt công tắc chính, tháo dây điện nguồn ra khỏi ổ cắm, và thân kính.
• Trước khi thay, lắp bóng: tháo các chi tiết có thể rơi như kính lọc, lam kính ra khỏi thân rồi mới đặt phần lưng nằm ngửa như hình vẽ
• Kéo nút nút 1 ở đáy kính để mở nắp che.
• Với bóng đèn mới phải dùng vải mềm hoặc chính bao đèn.
• Lưu ý: Không được dùng tay trần để cầm bóng vì độ ẩm lưu lại có thể làm nổ bóng khi sử dụng.
• Khi sơ suất để lại vết tay trên bóng phải dùng vải mềm lau sách.
• Sử dụng bóng đèn 6V/30W

Nếu quý khách hàng cần bảo trì kính hiển vi xin liên hệ: Mr Kiên 0936 620 757 để được hỗ trợ
